欢迎来到四川西锦石化有限公司!

四川西锦石化有限公司

四川西锦石化有限公司
西南*大专业从事:50号沥青、70号沥青、90号沥青、东海牌沥青、韩国进口SK沥青、SBS改性沥青加工生产厂家!

全国统一咨询热线:13880162373

成都70号沥青厂家浅谈:沥青路面施工方法

成都70号沥青厂家浅谈:沥青路面施工方法

成都70号沥青厂家浅谈:沥青路面施工方法

2018年11月29日,成都70号沥青厂家浅谈:沥青路面施工方法



    施工方法:

    洒布法路面面层施工

    用洒布法施工的沥青路面面层有沥青表面处治和沥青贯入式两种,沥青表面处治是用沥青和细料矿料分层铺筑成厚度不超过3cm的薄层路面面层,通常采用层铺法施工,按照洒布沥青及铺撒矿料的层次的多少,可分为单层式、双层式和三层式三种,单层式和双层式为三层式的一部分。

三层式表面处治施工

  清理基层,在表面处治施工前,应将路面基层清扫干净,使基层的矿料大部分外露,并保持干燥;若基层整体强度不足时,则应先予以补强。

洒透层(或粘层)沥青,洒布******层沥青要洒布均匀,当发现洒布沥青后有空白、缺边时,应立即用入工补洒,有积聚时应立即刮除。施工时应采用沥青洒布车喷洒沥青,其洒布长度应与矿料撒布能力相协调。沥青洒布温度应根据施工气温以及沥青标号确定,一般情况下,石油沥青宜为130℃~170℃,煤沥青宜为80℃~120℃,乳化沥青宜在常温下散布。

铺撒******层矿料:洒布主层沥青后,应立即用矿料撒布机或入工撒布******层矿料。矿料要撒布均匀,达到全面覆盖一层、厚度一致、矿料不重叠、不露沥青,当局部有缺料或过多处,应适当找补或扫除。

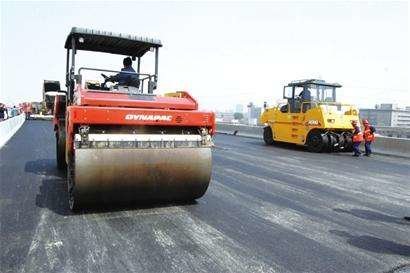

碾压:撒布一段矿料后,用60~80kN双轮压路机碾压。碾压时,应从一侧路缘压向路中,宜碾压3~4遍,其速度开始不宜超过2km/h,以后可适当增加。

洒第二层沥青,撒布第二层矿料,碾压,再洒第三层沥青,撒布第三层矿料,碾压

初期养护:沥青表面处治后,应进行初期养护。当发现有泛油时,应在泛油部位补撒与***后一层矿料规格相同的嵌缝料并均匀;当有过多的浮动矿料,应扫出路外;当有其它损坏现象时,应及时修补。

贯入式路面施工

沥青贯入式路面属多孔结构,为防止路表水侵入和增强路面的水稳定性,其面层的***上层应撒布封层料或加铺拌和层,而当沥青贯入层作为联结层时,可不撒布表面封层料。沥青贯入式路面适用于二级及二级以下的公路,其厚度宜为4~8cm,但乳化沥青贯入式路面厚度不宜超过5cm,当贯入层上部加铺拌和层的沥青混合料面层时,总厚度宜为6~10cm,其中拌合层的厚度宜为2~4cm。[12-15]

沥青贯入式路面的施工工艺流程为:清扫基层→洒透层或粘层沥青(乳化沥青贯入式或沥青贯入式厚度小于5cm)→撒主层矿料→碾压→洒布******遍沥青→撒布******遍嵌缝料→碾压→洒布第二遍沥青→撒第二遍嵌缝料→碾压→洒布第三遍沥青→撒封层料→碾压→初期养护。

铺筑施工工艺

热拌沥青混合料路面施工可分为沥青混合料的拌制与运输和现场铺筑两阶段。热拌沥青混合料路面完工后待自然冷却,表面温度低于50℃后,方可开放交通。

在拌制沥青混合料之前,应根据确定的配合比进行试样,试拌时对所用的各种矿料及沥青应严格计量,对试样的沥青混合料进行试验以后,即可选定施工配合比。

1.热拌沥青混合料的拌制和运输

(1)沥青混合料必须在沥青搅拌厂(场、站)采用搅拌机拌合。

  (2)城市主干路、快速路的沥青混凝土宜采用间歇式(分拌式)搅拌机拌合。

  (3)拌制的沥青混合料应均匀一致,无花白料、无结团成块或严重的粗细料分离现象。

  (4)为配合大批量生产混合料,宜用大吨位自卸汽车运输。运输时对货厢底板、侧板均匀喷涂一薄层油水(柴油:水为1:3的混合液,注意不得将油聚积在车厢底部。

  (5)出厂的沥青混合料应逐车用地磅称重,并测量温度,签发一式三份的运料单。

  (6)从搅拌锅往汽车中卸料时,要前后均匀卸料,防止粗细料分离。运输过程中要对沥青混合料加以覆盖
